Электронный модуль управления стиральной машины — это «центр принятия решений», который координирует двигатель, насос, нагрев, клапаны и датчики. Когда он начинает ошибаться, вся система ведет себя странно: программа зависает, барабан не крутится, индикаторы моргают «без логики», вода не греется или, наоборот, машина сразу уходит в ошибку. Точная диагностика помогает не менять детали наугад и экономит время. Если вам нужна проверка и ремонт на дому, специалисты https://elux-esupport.com/washer/ выезжают к клиенту и выполняют работы на месте.
Как понять, что проблема именно в электронном модуле
Ошибочный вывод «виноват модуль» встречается часто. Прежде чем снимать плату, важно отфильтровать внешние причины и убедиться, что логика отказа указывает именно на электронику.
Типичные симптомы
- Машина не стартует, хотя питание есть, замок люка (UBL) щёлкает или не блокируется вовсе.
- Проходит налив воды, но барабан не запускается; двигатель дёргается, вращается рывками или остаётся в тишине.
- Нагрев отсутствует при исправном ТЭНе; иногда наоборот — ошибка «перегрев» при холодной воде.
- Насос работает непрерывно или, наоборот, не включается, хотя вода в баке есть.
- На дисплее — код ошибки по связи с компонентом (двигатель, датчик уровня, термодатчик), но сами узлы исправны.
- Мигают индикаторы в «несистемном» порядке, наблюдаются самопроизвольные перезагрузки.
Если поведение хаотичное, повторяется в разных программах и не зависит от нагрузки, вероятность неисправности модуля выше.
Что исключить сначала
Перед углублённой диагностикой пройдитесь по базовой проверке, чтобы не «повесить всех собак» на плату:
- Сеть: измерьте напряжение в розетке (должно быть 200–240 В). Проверьте вилку, кабель, сетевой фильтр.
- Водоснабжение/слив: убедитесь, что кран открыт, фильтры налива не забиты, сливной тракт чистый.
- Замок люка (UBL): при блокировке слышен характерный щелчок; сопротивление катушки обычно 1–4 кОм.
- Двигатель: щётки коллектора (если мотор коллекторный) не короче 1–1,5 см; тахогенератор выдаёт 1–3 В переменки при вращении.
- ТЭН: сопротивление примерно 25–30 Ом для 2 кВт, утечек на корпус быть не должно.
- Датчики: NTC термодатчик ~20 кОм при комнатной температуре (значение падает при нагреве); прессостат корректно щёлкает при нагнетании воздуха.
Если всё перечисленное в норме, а ошибки сохраняются, переходите к модулю.
Базовые методы проверки в домашних условиях
Работайте безопасно: выдерните вилку из розетки, слейте воду, отключите машину. Перед снятием платы сфотографируйте разъёмы, чтобы не перепутать.
Визуальная диагностика платы
Часто плата сама подсказывает, где болит:
- Следы перегрева: потемневший текстолит, оплавленные разъёмы, трещины пайки.
- Вспухшие электролитические конденсаторы (купол на верхушке), потёки электролита.
- Потемневшие или треснувшие резисторы, обугленные элементы «первички» блока питания.
- Симисторы (чаще маркировки BTB/BTA) с пробоем — вокруг может быть копоть, микротрещины корпуса.
- Реле ТЭНа/двигателя с подгоревшими контактами (иногда их «выдаёт» запах).
- Окисление дорожек после попадания влаги, зеленоватый налёт, «поднятая» медь.
Найдя явные дефекты, отметьте их и лишь затем переходите к измерениям.

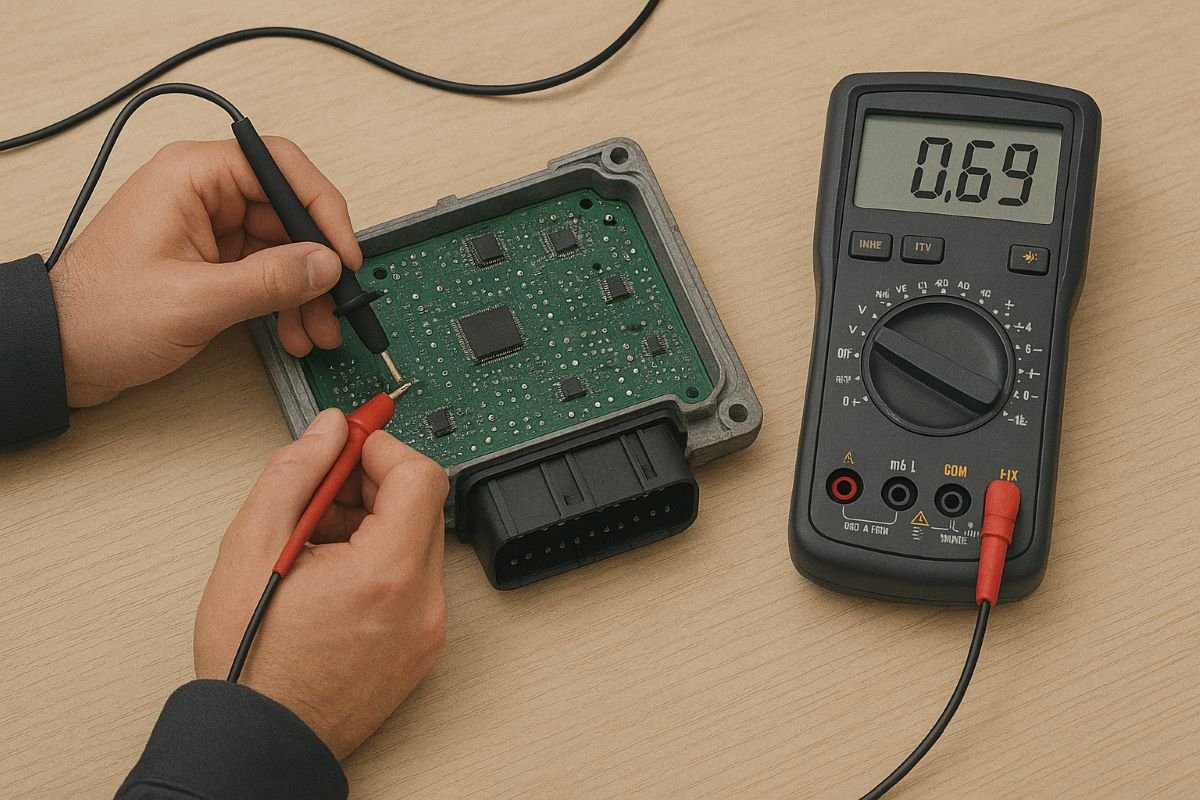

Измерения мультиметром
Даже без сложного оборудования можно проверить основу:
- Питание платы: на вторичных стабилизаторах ищите 5 В и/или 12 В. Если на выходе «тишина» — проверьте предохранитель, диодный мост, первичный ключ (MOSFET), оптопару и шим-контроллер.
- Непрерывность дорожек: прозвоните подозрительные участки, особенно после нагрева и там, где есть коррозия.
- Симисторы нагрузки: в «холодном» состоянии не должно быть короткого замыкания между MT1–MT2. Пробитый симистор часто держит нагрузку включённой постоянно (например, насос крутится без команды).
- Реле: измерьте сопротивление катушки (обычно 200–400 Ом), подайте низковольтное питание и убедитесь, что контакты замыкаются. Обрыв или «залипание» контактов даст некорректный нагрев/двигатель.
- Датчики и периферия на разъёмах:
- NTC: ~20 кОм при 20–25 °C, падает до 10–12 кОм при ~50 °C.
- Тахогенератор: десятки–сотни Ом; при вращении рукой выдаёт небольшое переменное напряжение.
- Прессостат: прозвонка контактов в состояниях «пусто/уровень/переполнение».
Полезно:
- Снимайте показания в статике и динамике (например, вращая барабан для тахо).
- Проверяйте качество пайки под увеличением; «кольцевые трещины» вокруг ножек тяжёлых компонентов встречаются часто.
- Делайте метки/фото при разборе — это предотвращает ошибки сборки, которые потом выглядят как «глюк модуля».
Если питание отсутствует, а предохранитель цел, ищите пробой в первичной цепи или пересохшие электролиты. Если питание есть, но машина «падает» через 5–10 секунд — возможно, модуль уходит в перезапуск из‑за просадки 5 В либо ошибки прошивки.
Продвинутая диагностика: когда нужен осциллограф и программатор
Когда базовые проверки ничего не выявили, а сбои остаются, на помощь приходят осциллограф и программатор. Это уже зона опытного мастера, но понимание принципов помогает общаться с сервисом на одном языке.
Анализ питания и помех
Осциллограф показывает то, что мультиметр усредняет:
- Пульсации на линиях 5 В/12 В: высокий «риппл» укажет на подсевшие конденсаторы. При нагрузке (включение насоса, ТЭНа) просадка 5 В — типичный триггер перезагрузки МК.
- Импульсы драйва симисторов: отсутствие управляющих импульсов на затворе при команде — это логическая проблема (процессор/сигнальная часть). Импульсы есть, но нагрузка молчит — проверяйте силовой элемент и цепь до нагрузки.
- Наводки от двигателя: выбросы и «грязь» на шинах питания при старте/торможении мотора укажут на плохие демпфирующие цепи, износ щёток или дефекты фильтров (RC‑цепочки, варисторы).
Что смотреть дополнительно:
- Форму сигнала тахогенератора при вращении: ровная синусоида без провалов говорит о хорошем датчике и контактах.
- Реакцию блока на резкие изменения нагрузки: если осциллограф фиксирует «короткие провалы» питания, модуль может периодически виснуть без явного кода ошибки.
Проверка прошивки и памяти
Случается, что аппаратная часть здорова, а сбоит софт:
- EEPROM/Flash: повреждение карты калибровок (уровни воды, конфигурация) приводит к нелогичному поведению — неправильные паузы, сбросы программы, неверное управление нагревом.
- Контроль записи/чтения: программатор позволяет считать содержимое памяти, сравнить контрольные суммы, восстановить «заводской» образ.
- Сервисные режимы: на многих платформах есть режимы самотеста, которые прогоняют узлы по очереди. Если в самотесте симптомы другие, чем в обычной стирке, вероятна программная аномалия.
Важно: перепрошивка без точного соответствия модели и версии платы может усугубить проблему. Если нет доступа к правильному образу и оборудованию — лучше доверить процедуру специалистам, которые работают с конкретными платформами и делают это на дому, не увозя технику.
Типовые неисправности и алгоритм действий
Чтобы проверка шла по плану, держите в уме распространённые сценарии. Они помогают быстро локализовать «узкое место».
Частые поломки и как их подтвердить
- Блок питания модуля:
- Симптомы: самоперезапуски, тусклое свечение индикаторов, зависания.
- Проверка: высокий пульс на 5 В, нагрев шим‑контроллера, «вздутые» конденсаторы.
- Решение: замена электролитов, проверка оптопары/резисторов запуска, при необходимости — силового ключа.
- Симистор двигателя/насоса:
- Симптомы: нагрузка «висит» включённой или не включается вовсе.
- Проверка: короткое между MT1–MT2, отсутствие управляющих импульсов, пробой.
- Решение: замена симистора, проверка цепей управления (резисторы, диоды, оптосимистор).
- Реле ТЭНа:
- Симптомы: нет нагрева, искрение, подгоревшие контакты, ошибка нагрева.
- Проверка: контактное сопротивление под нагрузкой, целостность дорожек.
- Решение: замена реле, восстановление дорожек, проверка ТЭНа на утечки.
- Цепь датчика уровня (прессостат):
- Симптомы: перелив/недобор, постоянная работа насоса, ложные ошибки уровня.
- Проверка: шланг прессостата на засор, пайка в цепи, подтёки.
- Решение: очистка, замена шланга/прессостата, восстановление резисторной сети на плате.
- Коррозия и трещины пайки:
- Симптомы: «плавающие» глюки, реакция на вибрацию/постукивание.
- Проверка: осмотр под увеличением, прогрев феном (аккуратно) и наблюдение изменений.
- Решение: отмывка, пропайка подозрительных узлов, герметизация.
Полезный алгоритм:
1) Зафиксируйте конкретный симптом: код ошибки, этап программы, на котором всё рушится. Повторите 2–3 раза, чтобы исключить случайность. 2) Исключите внешние факторы: вода, слив, сеть, УБЛ, ТЭН, двигатель, тахо, датчики. 3) Осмотрите плату: следы перегрева, влага, механические повреждения, разъёмы. 4) Проверьте питание 5 В/12 В под нагрузкой; оцените пульсации. При необходимости временно подключите эталонный конденсатор для проверки реакции. 5) Прозвоните силовые элементы конкретной неисправной линии (двигатель/насос/нагрев) — симистор/реле и их обвязку. 6) Проверьте цепи обратной связи от датчиков: NTC, прессостат, тахо — и путь их сигналов до контроллера. 7) Если аппаратная часть «чиста», рассмотрите программный сбой: сброс/восстановление калибровок, обновление прошивки корректной версией. 8) При малейших сомнениях в силовой части и пайке «первички» лучше вызвать мастера: работа под сетевым напряжением и с импульсным БП требует опыта и изоляции.
Небольшие рабочие лайфхаки:
- Не уверены в разъёме? Переподключите и слегка очистите контакты. Окислы дают «призрачные» ошибки.
- Снимите логи: фото ошибки, видео момента сбоя. Это экономит десятки минут диагностики.
- При отладке сложных сбоев исключайте нагрузки по одной (например, отсоединяйте насос/ТЭН) и смотрите, исчезают ли перезагрузки модуля.
Диагностика электронного модуля — это не угадайка, а последовательность логичных шагов. Чёткий план, аккуратность и проверка «простых вещей» до сложных значительно ускоряют ремонт. Если нужно, опытные мастера приедут с нужными приборами, протестируют модуль на месте и восстановят работоспособность без лишних замены и расходов.
