Электричество главный источник энергии, используемый человеком, как в быту, так и в производственных целях. Одновременно с созидательными функциями электроэнергия несет серьезную опасность, угрожая поражениями от электрического тока или возгораниями, частыми причинами пожаров. Основной
защитой от подобных угроз является надежная изоляция электропроводки в равной степени важная и для силовых кабелей и для проводов внутренней разводки, например осветительных электропроводок.
Со временем изоляционные материалы теряют свои диэлектрические свойства, причинами появления утечки электрического тока могут быть:
- механические повреждения, например, при проведении ремонтных работ;
- превышение допустимой нагрузки, сопровождающееся нагревом проводников;
- воздействие внешней среды (солнечная радиация, осадки, перепады температур);
- естественное старение изоляции в процессе длительной эксплуатации;
- скрытые дефекты, обусловленные заводским браком.
В целях обеспечения электробезопасности и сохранения технологических параметров электрооборудования регулярно проводятся замеры сопротивления изоляции.
Методика измерений
Проверяют электрическую проводку на сопротивление изоляции, значение которого в зависимости от назначения электросети должно составлять:
- не менее 0.5 МОм, например, для внутренних электропроводок и осветительных сетей;
- не менее 1 МОм для распределительных устройств, стационарных электроплит и пр.
Подробный перечень разграничений по нормам сопротивления изоляции и некоторые особенности измерений приведены в ПТЭЭП (прил. 3.1).

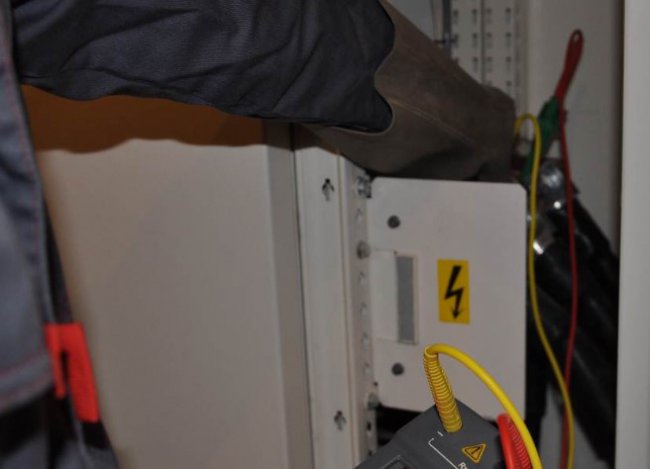

Сопротивление изоляции измеряют мегаомметром, специальным прибором, генерирующим высокое напряжение, прикладываемое к изоляции и по токам утечки, определяющим ее сопротивление. Во избежание поражений электрическим током и порчи электрооборудования все замеры выполняются только на обесточенных цепях с полным отключением нагрузок.
Для однофазных сетей измеряют сопротивление между проводниками:
- нуля и фазы;
- нуля и проводом защитного заземления;
- фазы и землей.
Для обследования трехфазных сетей соответственно необходимо произвести уже 10 замеров.
В случае обнаружения отклонений величины сопротивления от ормы, производят замеры на различных участках цепи, последовательно отключая каждый из них в направлении противоположном от распределительного щита. При обнаружении неисправного проводника, он обязательно подлежит замене.
Измеряется сопротивление электропроводок при определенных климатических условиях, так на точность измерений влияет влажность воздуха, высокие значения которой могут оказаться причиной поверхностных токов утечки. Искажают измерения и низкие температуры выполнения замеров следует производить только при температуре окружающего воздуха выше 5 C.
Результаты измерений указываются в протоколе установленного образца.
Периодичность проверки
Периодичность проверки сопротивления изоляции зависит от условий эксплуатации, назначения и важности электрических сетей. Так для помещений с угрожающими факторами (высокая температура и влажность воздуха, наличие металлических полов) и наружных установок ревизия изоляции должна проводиться раз в год. Также производятся 1 раз в год измерения сопротивления изоляции электросетей:
- лечебных учреждений;
- школ и дошкольных учреждений;
- лифтовых хозяйств.
В большинстве остальных случаев, например для жилых многоэтажек или учреждений периодичность испытания кабельных сетей составляет раз в 3 года.
