Преимущества дифференциальных автоматов очевидны. Сокращение требуемого для монтажа пространства, повышенная надежность, защита и от перегрузки, и от случайного касания фазного провода, снижение затрат на покупку, а также ряд других преимуществ предопределили востребованность этих приборов. Зачем же нужен дифференциальный двухполюсный автоматический выключатель остается загадкой не только для обывателей, но и для наспех подготовленных электриков.

Актуальность устройства

Само название прибора поясняет главную задачу выключателей автоматических дифференциального тока двухполюсных. Она заключается в одновременной коммутации (разрыв/соединение) двух линий передачи электроэнергии, разумеется, не между собой. Это требуется во многих случаях, а именно;

• если для отключения первичной обмотки трансформатора достаточно однополюсного автомата, то отсутствие ярко выраженного ноля и фазы во вторичной подразумевает отсечение обоих проводников;
• питание объекта может осуществляться посредством подачи на него двух фаз (архаичное наследство), используя разность потенциалов между ними, что определяет необходимость одновременного их отключения;
• замена пакетников в старых домах невозможна при использовании однополюсных устройств.

Этот перечень никоим образом не претендует на хрестоматийную полноту, отражая лишь наиболее очевидные аспекты применения дифференциальных двухполюсных автоматических выключателей. Согласно требованиям ПУЭ 7, разрыв нулевого провода может осуществляться лишь при условии одновременного разрыва всех фазных проводников. Поэтому для перестраховки от человеческого фактора даже в новых домах не рекомендуется использовать однополюсные устройства.

Устройство прибора

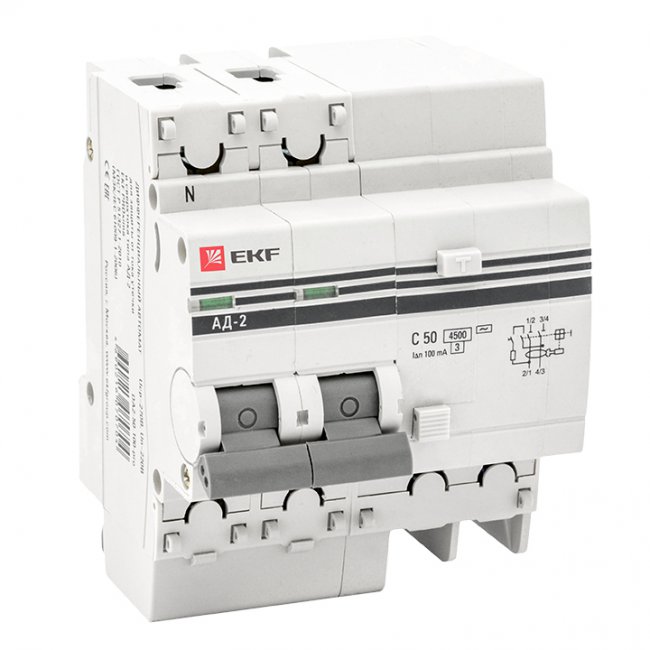

Даже по внешнему виду большинство моделей двухполюсников резко отличаются от своих однополюсных собратьев. Спаренная ручка и 4 монтажных разъема бросаются в глаза в первую очередь. Внешняя схожесть не означает, что можно самостоятельно объединить два однополюсника путем жесткой фиксации их рычагов между собой. Более того, это категорически запрещено.

Действительно, внутри корпуса расположены два однополюсных автомата. Но жесткая связь между их расцепителями обеспечивается за счет специального механизма, обеспечивающего синхронность их срабатывания. Внешний же рычажок предназначен лишь для ручного управления протекающими внутри корпуса процессами. Следует учитывать, что к синхронности замыканий и размыканий контактов аппарата ПУЭ предъявляет жесткие требования, обязательные к выполнению.

Чаще всего выключатели автоматические дифференциального тока двухполюсные применяются в качестве вводного автомата в квартиру, коммутатора на ответвлениях после УЗО и других случаях.
