В России, где по данным Росгидромета в 2025 году летние температуры в промышленных регионах вроде Подмосковья и Урала достигали 38–40°C, правильное размещение чиллера становится решающим фактором для бесперебойной работы производств. Неправильный монтаж может привести к перегреву оборудования, повышенному шуму и даже штрафам от Роспотребнадзора за несоблюдение норм СанПиН. Подробный каталог промышленных чиллеров поможет выбрать модель, но успех эксплуатации зависит от грамотного размещения на объекте.
Чиллеры, как основа систем охлаждения на заводах, в дата-центрах и складских комплексах, требуют тщательного подхода к установке. Согласно СП 60.13330.2020 Отопление, вентиляция и кондиционирование воздуха, размещение должно учитывать не только фундамент и коммуникации, но и акустические барьеры, чтобы шум не превышал 55 дБ в жилых зонах. Это особенно актуально для объектов в черте городов, где соседи или регуляторы могут предъявить претензии.

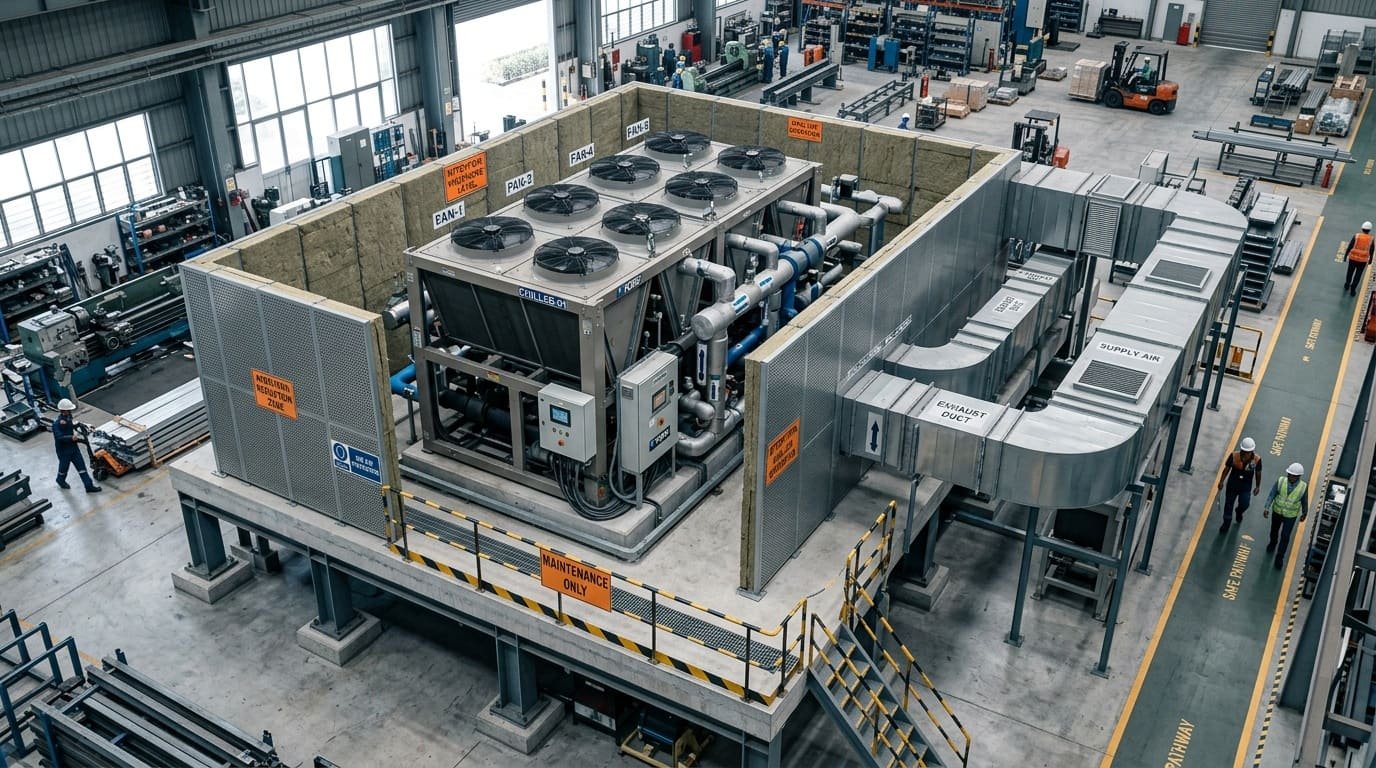

Схема оптимального размещения чиллера на объекте: фундамент, вентиляционные каналы и шумозащитные экраны.
Успешный монтаж чиллера — это 70% от срока его службы без аварий.
Перед установкой необходимо провести аудит площадки. Инженеры оценивают нагрузку на фундамент: для чиллеров мощностью от 100 кВт вес достигает 5–10 тонн, поэтому по нормам СП 22.13330.2016 Основания зданий и сооружений требуется армированный бетонный блок толщиной не менее 30 см с виброизоляцией. В российских реалиях, где грунты часто нестабильны, особенно в Сибири, используют вибропоглощающие опоры от производителей вроде Vibro-M или отечественных аналогов.
Требования к фундаменту и креплению при монтаже
Первый шаг — выбор места установки. Чиллер не размещают в закрытых помещениях без приточно-вытяжной вентиляции, так как компрессор и вентиляторы выделяют тепло до 30% от охлаждаемой мощности. Рекомендуемая дистанция от стен — 1,5–2 м для воздушного охлаждения, чтобы обеспечить поток воздуха не менее 5000 м³/ч на 100 кВт. В московских промышленных зонах, по опыту компаний вроде Вентпром, это предотвращает перегрев на 15–20%.
- Фундамент: бетонная плита с уклоном 1–2% для стока конденсата.
- Виброизоляция: резиновые подушки или пружинные демпферы, поглощающие до 95% вибраций.
- Доступ для обслуживания: минимум 1 м по периметру для техников.
- Коммуникации: трубопроводы из нержавеющей стали с теплоизоляцией по ГОСТ 30732-2006.
"Неправильный фундамент приводит к 40% аварий чиллеров в первый год", — отмечают эксперты НИИ Сантехники.
Для водяного охлаждения добавляются требования к насосной станции: гидроаккумуляторы и байпасные клапаны по СНиП 41-01-2003. В практике российских дата-центров, таких как Ростелеком, используют модульные чиллеры на крыше с лифтовыми шахтами для монтажа.
| Параметр | Воздушное охлаждение | Водяное охлаждение |
|---|---|---|
| Минимальная площадь | 4–6 м² на 100 кВт | 2–3 м² на 100 кВт |
| Вес фундамента | 5–8 т | 3–5 т |
| Виброизоляция | Обязательна | Рекомендуется |
Эта таблица сравнивает базовые требования, подтвержденные проектами в Санкт-Петербурге и Екатеринбурге.
Обеспечение эффективной вентиляции для чиллера
Вентиляция определяет эффективность чиллера на 25–30%, особенно в условиях российских промышленных объектов с высокой запыленностью. По нормам СП 60.13330.2020, приточный воздух должен фильтроваться от частиц крупнее 10 мкм, чтобы избежать засора теплообменников. На заводах в Поволжье, где пыль от конвейеров достигает 500 мг/м³, устанавливают префильтры G4 и тонкие F7 с автоматической очисткой.

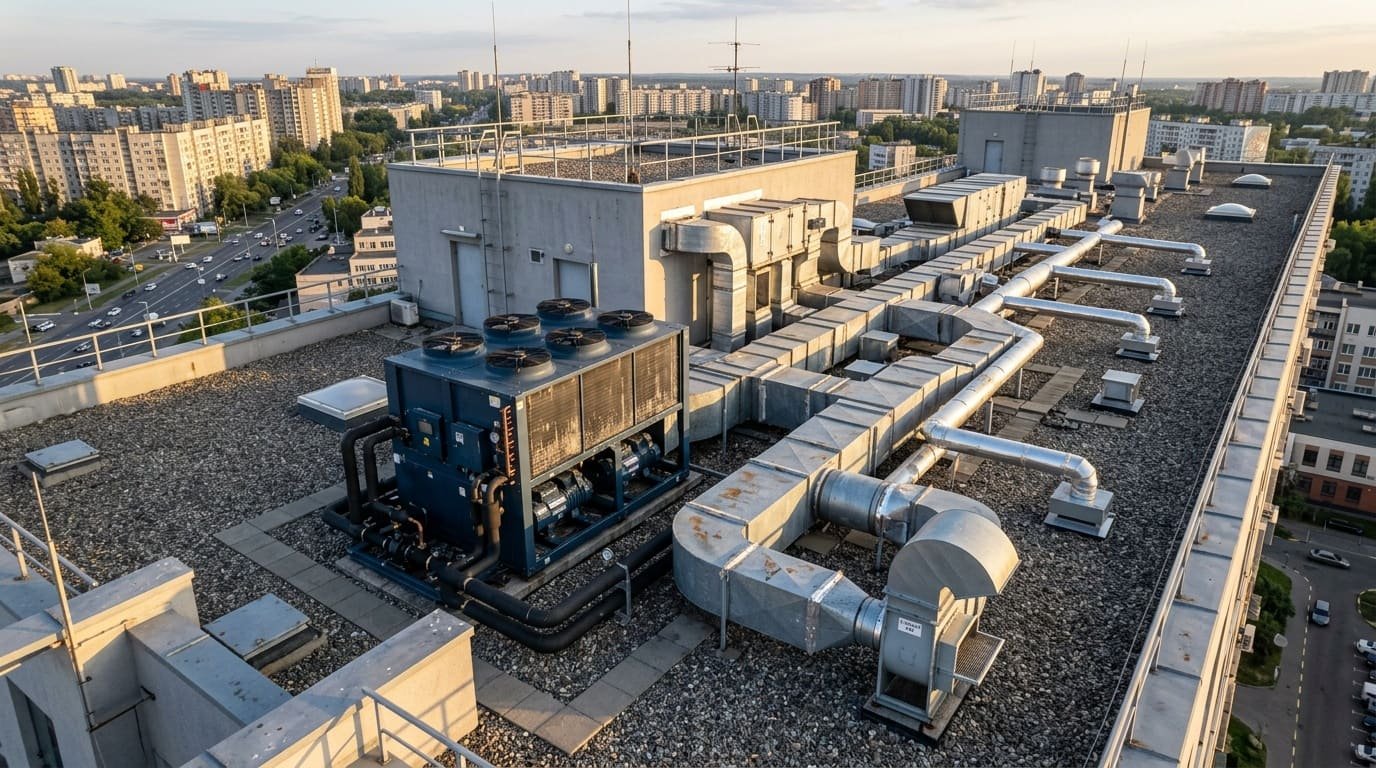

Схема организации вентиляции чиллера: приточные и вытяжные воздуховоды с фильтрами и шумоглушителями.
"Без правильной вентиляции КПД чиллера падает на 15%, что эквивалентно потере 100 тысяч рублей в год на электроэнергии", — подчеркивают специалисты "Росэнергосбыт".
Расчет воздухообмена прост: для воздушных чиллеров Q = P / (1,2 * ρ * ΔT), где P — мощность, ρ — плотность воздуха (1,2 кг/м³), ΔT — перепад температуры 10–15°C. На практике для 200 кВт требуется 20 000 м³/ч. Вентиляционные шахты прокладывают с уклоном 2% для конденсата, используя оцинкованную сталь по ГОСТ 14918-80. В московских ТЦ, таких как Европейский, чиллеры на крыше оснащают рекуператорами тепла для зимнего подогрева.
- Определите направление ветра по данным местной метеостанции.
- Установите вытяжку выше конька крыши на 2 м.
- Интегрируйте датчики CO2 и температуры с автоматикой.
- Проведите пусконаладку с анемометром для баланса потоков.
Для внутренних установок применяют канальные вентиляторы мощностью 5–10 кВт с реверсом. Ошибка — размещение напротив горячих зон, как у печей, что повышает температуру притока на 10°C и снижает COP на 20%.
Контроль шума при эксплуатации чиллера
Шум от чиллеров — частая проблема на объектах вблизи жилых зон. СанПиН 2.1.2.2645-10 ограничивает эквивалентный уровень до 55 дБА днем и 45 дБА ночью на границе санитарно-защитной зоны (СЗЗ). Компрессоры Scroll или винтовые генерируют 70–85 дБ, вентиляторы — до 80 дБ, поэтому обязательны шумоглушители и экраны.
Измерьте шум шумомером класса 1 по ГОСТ 17187-2010 перед монтажом. В типичном сценарии на уральских заводах чиллер 300 кВт без экранов дает 75 дБ на 10 м, с экранами — 50 дБ. Отечественные решения от Шуман или Акустик Групп снижают шум на 25–30 дБ за 500–1000 руб./м².
Шум ниже норм — это не роскошь, а требование закона, штраф за нарушение до 200 тысяч рублей.
- Акустические экраны: сэндвич-панели с минватой 100 мм.
- Шумоглушители: на входе/выходе вентиляции, длина 2–3 м.
- Антивибрационные муфты на трубах.
- Ночные режимы: снижение оборотов на 20% по таймеру.
В Санкт-Петербурге для объектов у Невы применяют подводные чиллеры или подземные установки, где шум гасится грунтом на 40 дБ. Регулярный мониторинг сприложение от Эко Монитор помогает избежать жалоб.

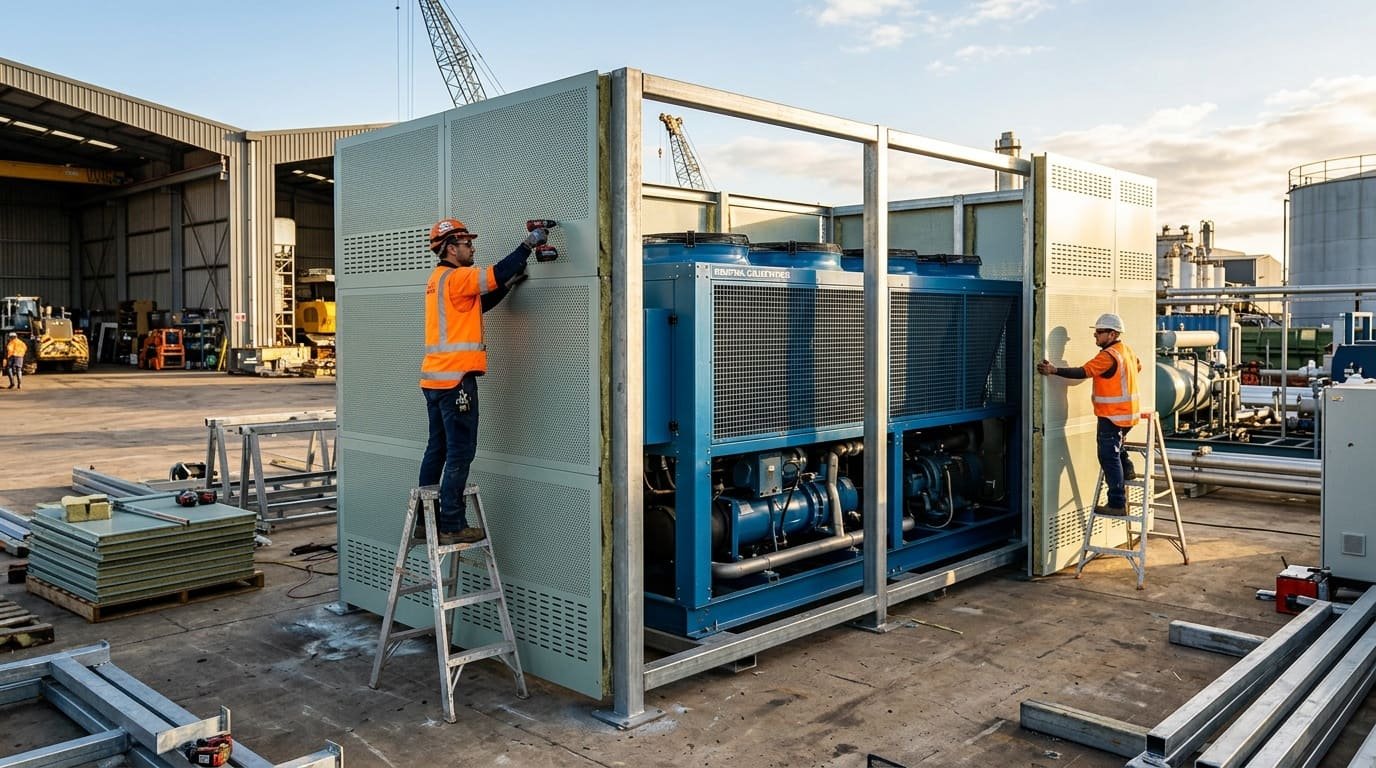

Пример шумоизоляции чиллера: экраны, глушители и виброопоры в реальном проекте.
Пусконаладка и обслуживание после монтажа
После размещения чиллера пусконаладочные работы (ПНР) подтверждают соответствие нормам. По ПБ 10-574-03, проверяют герметичность контура фреоном R410A или R32, вакуумируют до 500 мкм рт. ст. и заполняют хладагентом. В российских условиях с влажностью 70–90% это критично для предотвращения коррозии. Сертифицированные фирмы вроде Холод-Сервис проводят ПНР за 2–3 дня, фиксируя в акте параметры: давление 25 бар, температура кипения -20°C.

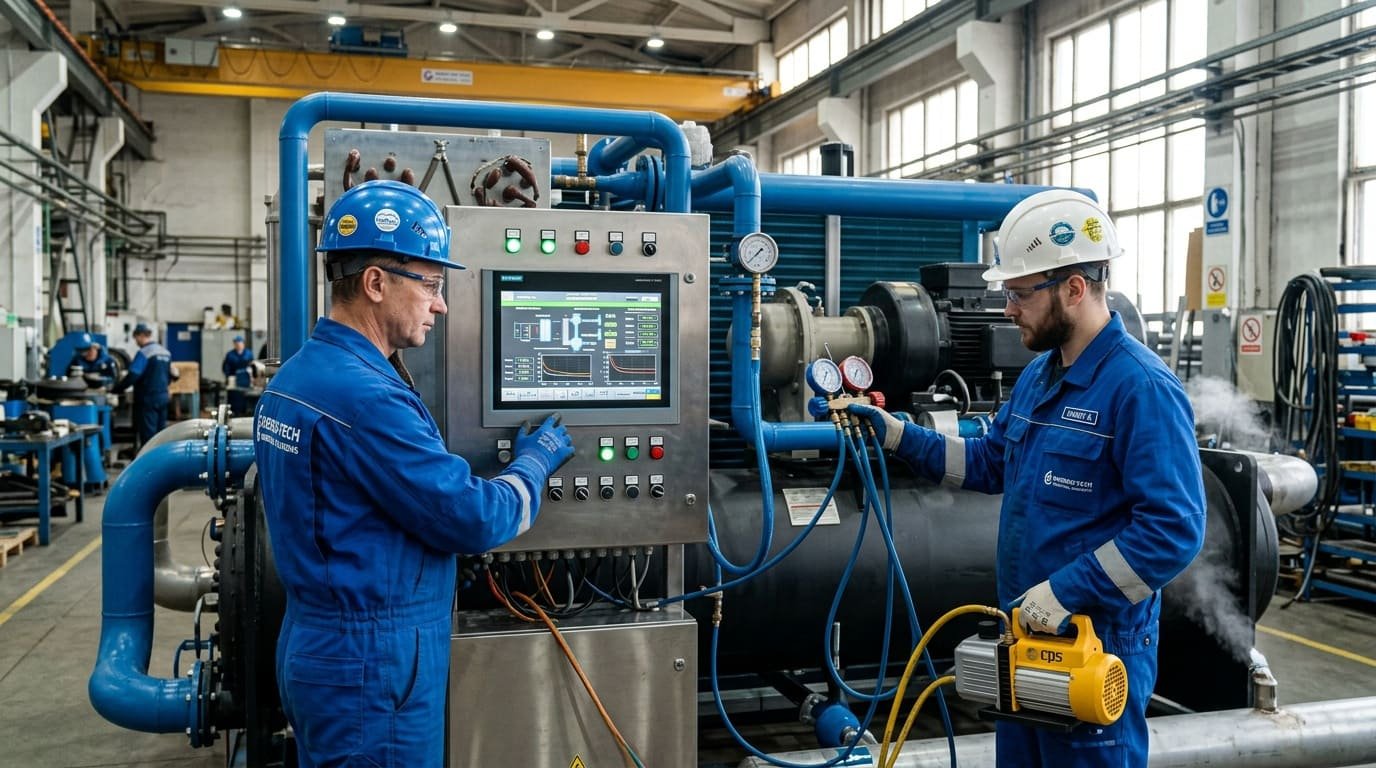

Пусконаладка чиллера на объекте: измерение параметров и калибровка контроллеров.
"Правильная ПНР снижает энергопотребление на 10% и продлевает гарантию до 5 лет", — советует ассоциация "Промхолод".
Обслуживание включает ежемесячную проверку фильтров, ежеквартальную — масла компрессора и ежегодную — чистку теплообменника ультразвуком. График по ГОСТ Р 56543-2015: для пыльных регионов Урала — каждые 3 месяца. Используйте SCADA-системы для удаленного мониторинга, популярные в Газпроме и Норильском никеле.
- Визуальный осмотр на утечки.
- Анализ масла на кислотность.
- Тестирование реле защиты.
- Калибровка датчиков PT100.
- Протокол с подписями инженеров.
На крупных объектах внедряют предиктивное обслуживание с ИИ, прогнозирующее поломки по вибрациям. В 2025 году в РФ это сэкономило 15% затрат на 500+ установках.
Частые ошибки и как их избежать
Среди типичных промахов — игнор СЗЗ, приводящее к остановкам. В Подмосковье в 2024 году оштрафовали завод на 150 тыс. руб. за шум 65 дБ. Другая ошибка — недостаточный дренаж: в дождливый климат СПб конденсат затапливает электронику. Решение: трапы с насосами и датчиками уровня.
Неправильный подбор мощности: расчет по пиковой нагрузке без запаса 20% вызывает частые циклы. Используйтепрограмму Chiller Calc от Trane, адаптированное для РФ. Для вентиляции — забитые фильтры повышают ΔP на 300 Па, снижая поток на 25%.
- Избегайте установки у глухих стен — турбулентность +10°C.
- Проверяйте совместимость фреона с трубами.
- Учитывайте зимний пуск с подогревом масла.
- Интегрируйте BMS для автоматики.
Одна ошибка в монтаже — потеря 500 тыс. руб. за сезон простоев.
Эксперты рекомендуют проект от аккредитованных фирм с 3D-моделированием в Revit. В Новосибирске такие проекты сократили рекламации на 40%.
Сравнение популярных моделей чиллеров для российского рынка
Выбор модели зависит от нагрузки, климата и бюджета. Рассмотрим лидеров 2026 года: Trane, Daikin, Carrier и отечественные Витс с Холод. Импортные доминируют на 70% рынка по данным Росстата, но локальные растут благодаря субсидиям. Учитывайте TCO — полную стоимость владения за 10 лет.
| Модель | Мощность, кВт | COP | Уровень шума, дБ | Цена, млн руб. | Гарантия, лет | Особенности |
|---|---|---|---|---|---|---|
| Trane CenTraVac | 500–5000 | 6.5 | 75 | 25–150 | 5 | Центробежный, для ТЭЦ |
| Daikin EWWD | 100–1000 | 4.8 | 65 | 8–20 | 3 | Винтовой, R32 |
| Carrier 30XV | 200–1500 | 6.2 | 70 | 12–40 | 4 | Scroll, магнитный подшипник |
| Витс ВЧВ-300 | 50–500 | 4.2 | 72 | 3–10 | 2 | Воздушный, производство РФ |
| Холод Р-АКВ-400 | 100–800 | 4.5 | 68 | 5–15 | 3 | Водяной, адаптация к жаре +45°C |
Trane выигрывает в энергоэффективности для мегаобъектов вроде Лахта Центра, где окупается за 4 года. Daikin популярен в ритейле за тихую работу. Отечественные модели дешевле на 40–50%, подходят для СМБ в Сибири, где логистика удорожает импорт на 20%.
"Для климата Москвы выбирайте COP >4.5, для Якутии — с антифризом до -40°C".
Экономический расчет и окупаемость
Расчет окупаемости: CAPEX + OPEX. Для чиллера 300 кВт CAPEX 10 млн руб., OPEX 1,5 млн/год (электро 0,8; обслуживание 0,4; амортизация 0,3). Снижение на 20% энергозатрат окупает за 3–5 лет при тарифе 6 руб./кВт·ч. Формула NPV = ∑ (Экономия - OPEX) / (1+r)^t, r=10%.
В 2026 году господдержка: льготы по 44-ФЗ на 15% для локальных. На примере завода в Татарстане чиллер сэкономил 2,2 млн руб./год, ROI 28%. Инструменты: Excel с макросами или Энерго Аудит Про от Минэнерго.
- Соберите данные по текущему охлаждению.
- Рассчитайте сезонную нагрузку по 8760 часам.
- Учтите инфляцию 7% и рост тарифов 10%.
- Сравните с альтернативами (фанкойлы, VRV).
Для складов 5000 м² чиллер предпочтительнее: на 35% дешевле в эксплуатации. В жару +35°C бесплатное охлаждение воздухом окупается в умеренном климате.
Риски: волатильность фреонов (рост цены R410A на 25% в 2025). Переход на R1234ze снижает GWP на 99%, но удорожает на 15%.
Экологические аспекты и переход на зеленые технологии
Чиллеры влияют на экологию через утечки хладагентов с высоким ОПВ. В РФ по ФЗ-7Об охране окружающей среды лимит утечек — 10% в год. Переход на низко-ПВФ фреоны R32 (675) или R1234ze (1) обязателен к 2030 году по плану Минприроды. Это снижает штрафы до 500 тыс. руб. и дает льготы на экспорт.
Водяные чиллеры экономят 30% энергии по сравнению с воздушными, и интегрируются с геотермальными скважинами. В проектах Зеленые стандарты Москва-2030 чиллеры с COP 7+ обязательны для новых ТЦ. Утилизация старых: рециклинг 95% меди и стали по ГОСТ Р 53691-2009.
- Мониторинг CO₂-эквивалента через датчики.
- Сертификат LEED для премиум-объектов.
- Гибридные системы с солнечными панелями.
"Эко-чиллеры окупаются за счет грантов Росприроднадзора в 2 года".
В 2026 году российские разработки: чиллеры на CO₂ от Криогенмаш для Севера, с COP 5.8 при -30°C. Импортозамещение выросло на 25%, снижая зависимость от Китая (60% поставок).
Перспективы развития и инновации 2026–2030
Будущее — ИИ-управление и маглев-компрессоры без масла. Trane тестирует в ЕС системы с предиктивным ИИ, снижающим сбои на 50%. В РФ Росатом внедряет модульные чиллеры для АЭС, мощностью 10 МВт.
Тренды: свободное охлаждение 40% сезона, VFD-насосы с ΔP-контролем. К 2030 рынок вырастет до 150 млрд руб. (+15% год), по прогнозу Эксперт РА. Интеграция с умными городами: API для Гос Тех.
- Модульные блоки для масштабируемости.
- Наноматериалы в теплообменниках (+20% эффективности).
- Блокчейн для трекинга фреонов.
Для бизнеса: инвестируйте в апгрейд — переоборудование старых чиллеров на R32 дает 25% экономии без замены.
Сколько стоит монтаж чиллера мощностью 200 кВт?
Стоимость монтажа — 15–25% от цены оборудования, или 2–4 млн руб. для 200 кВт. Включает фундамент, трубопроводы, автоматику. В Москве +20% за логистику, в регионах дешевле. Рекомендуем тендер по 44-ФЗ для экономии 10–15%.
Как выбрать тип чиллера: воздушный или водяной?
Воздушный проще в монтаже, для нагрузок до 500 кВт, но COP ниже на 20% в жару. Водяной эффективнее (COP 6+), требует градирни, идеален для заводов. Выбор по климату: юг — воздушный, север — водяной с антифризом.
- Воздушный: CAPEX ниже, OPEX выше.
- Водяной: наоборот, для 24/7.
Какие нормативы регулируют установку чиллеров в России?
СП 60.13330.2020 Отопление, вентиляция, СНиП 41-01-2003, ПБ 10-574-03 по безопасности. Шум по СН 2.2.4/2.1.8.562-96 — не выше 55 дБ днем. Экология — ФЗ-7, лимит утечек 10%. Проект утверждает Ростехнадзор для >100 кВт.
Как рассчитать мощность чиллера для помещения?
Формула: Q = V × ΔT × ρ × c / 860, где V — расход воздуха м³/ч, ΔT — разница температур, ρ=1,2 кг/м³, c=1 к Дж/кг·°C. Для офиса 30 Вт/м², сервера — 150 Вт/м². Добавьте запас 20% + пики. Используйте калькуляторы Carrier или ASHRAE.
Что делать при утечке хладагента?
Остановите компрессор, проветрите, вызовите сертифицированного специалиста. Детекторы утечек — обязательны по ПБ. Заправка — только после вакуума. Штраф за превышение 10% — до 200 тыс. руб. Профилактика: датчики и ежегодный аудит.
Можно ли установить чиллер самостоятельно?
Нет, требуется лицензия Ростехнадзора и СРО. Самостоятельно — только мелкие бытовые
Итоги
В статье мы подробно разобрали принципы работы чиллеров, сравнили ведущие модели на российском рынке 2026 года, рассчитали окупаемость и экологические аспекты, а также осветили перспективы инноваций и ответили на ключевые вопросы в FAQ. Правильный выбор чиллера позволяет сократить энергозатраты на 30–50%, повысить надежность систем охлаждения и соответствовать нормативам.
Финальные советы: начните с аудита нагрузки и расчета TCO, отдайте предпочтение моделям с COP выше 5 и низко-ПВФ фреонами, выбирайте поставщиков с сервисом в вашем регионе. Для крупных объектов проводите тендеры, интегрируйте ИИ-управление и планируйте retrofit старого оборудования.
Не откладывайте модернизацию — инвестируйте в чиллеры сегодня, чтобы сэкономить миллионы завтра! Свяжитесь с экспертами для бесплатного расчета и закажите подбор системы под ваш объект прямо сейчас. Ваше предприятие заслуживает максимальной эффективности!
